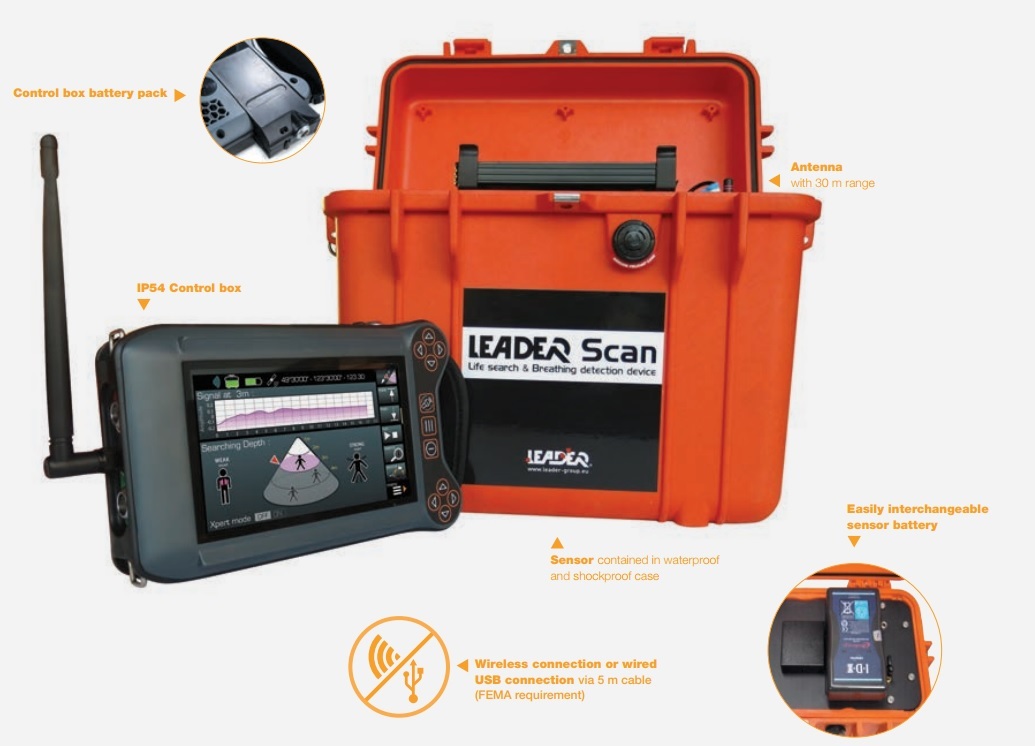

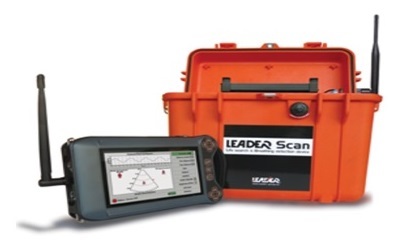

전파탐지기 SCAN (LEADER) 용 도 : 붕괴 및 매몰현장 등의 사고에서 전파를 통해 불규칙적 움직임, 호흡 시의 규칙적인 흉부 움직임을 감지함으로써 요구조자의 위치 및 생존 여부를 파악하는 첨단장비 |
탐지 센서
- 탐지방식 : UWB(Ultra Wide Band) 기술을 이용한 초광대역 탐지
- 실시간 움직임 감지
- 움직이는 물체 또는 호흡의 특성을 정확히 감지하는 역원추형 신호
- 탐지거리 : 움직임 감지 최대 30m, 호흡 감지 최대 10m
- 탐지면적 : 5200㎥
- 정 확 도 : 대기 10cm(4"), 잔해 속 1m(3.3')
- 크 기 : 430 x 244 x 341mm
- 무 게 : 7kg (배터리 포함)
- 컨트롤 박스와 무선 연결 범위 : 10m(33') 이상
- 배 터 리 : Endura 7S 리튬이온(4.6Ah/50W)
- 작동시간 : 4시간
- 충전시간 : 4시간
- 방수 USB 유선 커넥션 (5m 케이블)
- 무 게 : 520g
- 케 이 스 : 센서가 들어 있는 방수 및 충격방지 펠리칸 ABS 케이스(오렌지색)
컨트롤 박스
- 모니터 화면 : 7인치 (800×480픽셀) / TFT LCD
- 요구조자의 위치 및 움직임 정보 확인
- 오실로그램(음향신호, 파형 분석) 기능, 탐색 구역 내 강한 신호에 집중한 실시간 감지
- 움직임의 강약 및 빈도 표시
- 데이터 기록 (탐색 내역 조회)
- 밝기 조절 가능
- 2가지 탐색 모드
• 탐색구역 설정 모드 : 최소 및 최대 탐색 거리, 설정 구역 외의 움직임 잡음 제거 가능
• 자동 탐색 모드 : 미리 설정된 구역 자동 스캔 (0-4m, 4-8m, 8-12m 또는 0-13.1', 13.1'-26.2', 26.2'-39.4')
- 움직임이 감지된 구역에 위치한 화면상 화살표가 움직임 여부 및 빈도를 통해 생존 여부 확인
- 화면밝기 : 1000 candela/m2
- WiFI 내장
- 배 터 리 : 충전식 리튬폴리머 배터리
- 크 기 : 65(L) ☓ 130(W) ☓ 30(H) mm
- 무 게 : 배터리 포함 1.4Kg
- 사용시간 : 2.5 시간
- 충전시간 : 3.5 시간
- 작동온도 : -10℃에서 60℃
- 보관온도 : -40℃에서 70℃
구 성 품
- 컨트롤 박스 1개, 컨트롤 박스 안테나 1개, 컨트롤 박스 충전용 배터리 1개,
컨트롤 박스 배터리 충전기 1개, 컨트롤 박스 스페어 배터리(건전지) 1개,
햇빛가리개 1개, 어깨 끈 1개, 손잡이 끈 1개, UWB 센서 1개, UWB 안테나 1개,
USB 케이블(5M) 1개, UWB 센서 배터리 1개, UWB 센서 배터리 충전기 1개,
등짐형 가방 1개, 펠리칸 ABS 케이스(센서) 1개
)
