마크 올 스타 케이블카 구조장비 세트 용 도 : 고층건물 및 케이블카 구조에 사용되는 특수 장비 |
1. 구조키트
- 리프팅 장치가 있는 다목적 등/하강 구조장비로 맨홀, 교각, 고층건물, 산업현장,
케이블카구조현장 등에서 사용 가능
- 최대 500M 높이까지 한번에 하강이 가능하며 좌,우 로프를 번갈아가며 신속하게 구조가능
- 강철소재의 드럼안에 브레이크 패드가 부착된 2개의 원심 제동장치가 내장되어 하중
무게에 따라 자동으로 하강속도를 일정하게 유지 가능
- 앵커지점에 확보하여 사용하거나 구조대원이 직접 착용하여 사용 가능
- 마찰력을 이용하여 하강 속도를 조절할 수 있도록 3개의 트위스트 제동 훅이 결합
- 로프 꼬임현상을 방지하기 위해 본체에 1개, 양쪽 로프 끝에 2개의 스위벨 카라비너 장착
- 충전드릴(토크 90Nm이상 제품)을 사용하여 구조대상자를 상승 가능
- 최대 500m까지 자유낙하 가능 (완강기 시스템)
- 온도범위 : -40℃ ~ 65℃
- 사용무게범위 : 30kg ~ 300kg
- 상승속도 : 충전드릴 rpm 속도에 따라 변동되며 속도는 천천히 올리되 최대 1,500rpm까지 가능
- 하강속도 : 1.0m/s ~ 1.5m/s
- 하강/상승 길이 : 최대 500m
- 재 질 : 스틸, 알루미늄 조합
- 본체중량 : 약 4kg (로프 및 구성품 제외)
- 본체 장착 로프 : 10.5mm 100M 스태틱로프 EN 1891-A
- 인 증 : CE EN 341:2011 class 1A (2명), EN 341:2011 class 1B (3명), EN 1496:2017class B (3명),
EN 12841:2016 Type C (1명), ANSI Z359.4:2013 (2명)
- 무게에 따른 권장 사용 거리
- 한사람의 최대 하강거리 : 10,000m (75kg 기준)
- 한사람의 최대 하강거리 : 7,500m (100kg 기준)
- 한사람 또는 두 사람 최대 하강거리 : 5,000m (150kg 기준)
- 두 사람 최대 하강거리 : 3,500m (225kg 기준)
- 세 사람 최대 하강거리 : 500m (300kg 기준)
2. 케이블 롤캡
- 사용케이블 : 직경 22 ~ 55mm 사용 가능
- 제동강도 : 36kN
- 작업강도 : 5kN
- 본체중량 : 1440g
- 인 증 : CE 05 1267 EN 1909
3. 업솔비카 Y MGO 150
- 길 이 : 150cm
- 중 량 : 1,350g
- 인 증 : CE EN 355(EN 362, EAC 커넥터와 사용 시)

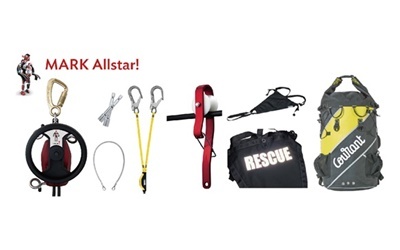

- 구 성 품 : 구조키트 1개, 장비 보관 배낭 60L 1개, 반사 띠가 있는 요구조자 안전벨트 1개,
스틸 와이어 앵커 스트랩 1m 1개, 10mm 육각 비트 소켓 2개, 롤캡 도르래 1개, 업솔비카 Y MGO 150 1개
