HPLS System 용 도 : 고압 파이프라인, 장비 연결부위 등에서화학물질 누출사고 시 누출을 차단할 수 있는 장비 |
- 고압 파이프라인, 장비 연결부위 등에서 화학물질 누출 시 차단 장비
- 다양하게 사용할 수 있으며 작동법이 쉬움
- 접근하기 어렵거나 작동압력이 최대 14 bar인 경우 누출을 막을 수 있음
- 역 압력이 최대 13 bar인 곳에 사용할 수 있음
- T자 파이프 또는 어려운 연결부에 사용함
- 호스 길이가 다양하여 여러 가지 파이프 직경에 사용할 수 있음
- 추가 방지 판 : 다양한 재질(니트릴 부타디엔 고무, 비극성탄화수소고무,에틸렌프로필렌 디엔 고무, 불소 중합체 고무)로 만듦
- 압력 해제 밸브 : 감압기와 팽창호스 사이에 있음
- 호스의 금속 부분 : 스테인리스 스틸 재질
- 호 스 : 계속적인 정전기 전도(DIN ISO 8031/8.97)
고압 누출방지호스
|
|
단위 |
방지 호스 1,500 mm |
방지 호스 2,500 mm |
방지 호스 3,500 mm |
|
최대 작동 압력 |
bar |
14 |
14 |
14 |
|
테스트 압력 |
bar |
16 |
16 |
16 |
|
최대 역 압력 |
bar |
13 |
13 |
13 |
|
14bar에서 공기량 |
ℓ |
11 |
20 |
27.9 |
|
무 게 |
kg |
1.1 |
1.4 |
1.8 |
내화학 장갑
- 재 질 : 13 gauge 아라미드/면/Glass Liner,빨강 PVC 코팅,TPR
- F3 테크놀로지 기술 적용 :TPR Protector- 타격 및 협착 방지기능
- 내구성을 강화한 손바닥 코팅을 통한 향상된 그립력
- 향상된 PVC 코팅을 통한 방수력 및 화학물질에 관한 저항성 향상
- 메타놀,n-Heptane,수산화 나트륨,황산,질산,암모니아에 저항력 시험 성적서
- EN388-4X41 CP , EN 420, EN 374-1 인증

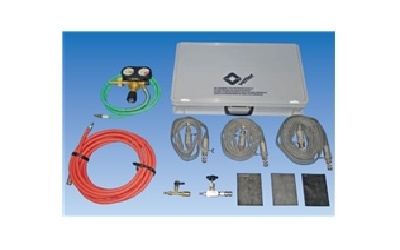

구 성 품
- 방지호스(1.5m)1개, 방지호스(2.5m)1개, 방지호스(3.5m)1개
팽창밸브(방지호스용)1개, 팽창 호스(방지호스용)1개, 감압기(200/300 bar)1개
방지 판(NBR-니트릴 부타디엔 고무, 150 × 210 mm )1개
방지 판(EPDM-에틸렌 프로필렌 고무, 150 × 210 mm )1개
방지 판(FKM-탄화 플로오르 고무, 150 × 210 mm )1개
운반 케이스(600 × 300 × 135 mm)1개, 공기배출밸브 1개
- 내화학 장갑(Long Cuf)2켤레, 내화학 장갑(Short Cuff)2켤레
